——都匀高速标段为例

1基本规定

1.1施工单位签订合同后，应按照“工厂化、集约化、专业化”的要求立即着手进行小型构件预制场的选址与规划，一个月内明确小型构件预制场设置规模及位置，并编写建设方案，内容包括位置、占地面积、功能区划分、场内道路布置、排水设施布置、水电设施设置及施工设备的型号、数量等。
1.2每个路基土建合同段原则上只设置一座小型构件预制场。路基排水工程的水沟盖板、防护工程的各型预制块、隧道路基边沟盖板及其他设计要求的小型预制构件必须集中预制。小型构件预制场选址与布置要经过多方案比选，功能区规划合理，要严格按照投标承诺的有关要求进行建设。

2场地建设

2.1面积：一般路基土建合同段小型构件预制场的占地面积不小于1000m³。
2.2场地处理
（1）功能区划分：根据小型预制构件特点，预制场需分生产区、养护区、成品区以及办公区等。各区域的划分用黄油漆隔离标识，并在各个区域设置标识牌，规划合理，交通流畅。
（2）场地处理：小型构件预制场布置要符合工厂化生产的要求，道路和排水畅通，场地四周用砖砌围墙（或通透式围栏）。小型构件预制场的所有场地必须进行混凝土硬化处理。场地硬化按照四周低、中心高的原则进行，面层排水坡度不应小于1.5%。场地四周应设置排水沟，排水沟底面采用砂浆进行抹面，做到雨天场地不积水、不泥泞，晴天不扬尘。预制场应设排水沟排放施工废水、养护水、收集雨水并汇入沉淀池，污水处理达标后方能排放。


（都匀某标段预制场施工点）

（3）功能区：生产区根据标段设计图纸确定的预制构件的种类设置生产线，同时配备小型拌和站1座（尽可能与既有拌和站一起设置）。
（4）养护区：养护区采用自动喷淋养护系统结合土工布覆盖对构件进行养护，确保构件处于湿润状态。混凝土必须覆盖养生7d以上。


（都匀某标段预制场施工点）

（5）成品堆放区：成品按不同规格分层堆码。层间需用土工布进行隔离。预制件养护期不得进行堆码存放，以防损伤。运输过程中应轻拿轻放，防止缺边掉角。

3设备要求

3.1设备配置要求
预制构件生产线机械配置
（1）小型构件预制可选用小型预制构件生产设备。预制块生产设备电动机功率应经过现场试验，对设备的性能进行分析与比选，确定预制块生产设备的电动机功率，一般为1.2～1.5kW。预制构件生产设备数量根据预制构件生产数量确定。
方量较大的，可选用两台或者多台设备拼合生产，方量较小，一台设备即可。

序号	分工	数量	备注
1	拌和站/罐车	1	提供混凝土原材料
2	预制件生产设备	1	根据方量来确定数量
3	叉车	1-2	转晒运输


（2）混凝土可由就近大型拌和站集中供应。若单独设置拌和站，拌和站高度必须达到与机器出料系统的高度。
3.2模具要求
（1）模具必须使用钢模或高强度塑料模具。入模前应进行拼缝检查，对拼缝达不到要求的，辅以双面胶或泡沫剂，必须选用优质脱模剂，保证混凝土外观。在周转间隙必须有覆盖措施，防止雨淋、生锈、被污染。


（聚丙乙烯模具）

（2）按照小型预制构件设计尺寸及要求，由专业生产厂家制作塑料模具的各种钢模母胎。钢模母胎制作完毕后，利用钢模母胎及塑性复合材料批量生产，加工成混凝土小型预制构件的高强度塑性模具。塑性模具的材料为聚丙乙烯、ABS及部分添加剂经过一定的加工工艺而形成的一种复合材料。

3.3拆模
（1）混凝土强度达到50%即可拆模
（2）为了便于拆模，应在气温脱模。拆模过程中应小心，确保不出现啃边，掉角及磕碰现象。
（3）拆模后，模具上不可避免会粘上部分混凝土残渣，应用刮刀及时清理干净。
（4）模具使用前，应用干净毛巾将模具内灰尘、杂质清除干净，并刷上优质脱模剂，蜜模具要堆放整齐。


（都匀某标段预制场施工点）

4小型预制构件存放
（1）养生期满后，成品按照不同规格分层堆码。
（2）为方便运输和防止运输中碰损，在最下层预制构件下衬垫木托。
（3）码垛整齐后，应用打包带打包成型，便于装车运输。
5人员配置
一套完整的预制件生产线，人员该如何配置

序号	分工	人数	备注
1	预制场厂长	1	预制场总负责
2	技术人员	2	现场施工技术管理
3	预制设备操作员	1	预制设备电机遥控
4	模具放置人员	1	放置模具并辅助找平
5	叉车操作员	1	操作叉车运转至晒场
6	脱模养护	4	对晒场预制件养护脱模





6标识标志及文明安全施工

6.1小型构件预制场内醒目位置应设置工程公示牌、施工平面布置图、安全生产牌、消防保卫牌、管理人员名单及监督电话牌、文明施工牌等明示标示。
6.2作业区、安全通道应设置禁止标志；小型构件预制场的生产区、养护区、成品区以及办公区等各区域应设置明示标示。
6.3正在使用的机械设备应在醒目位置悬挂机械操作安全规定公示牌（即安全操作规程），易发生机械伤害的场所、施工观场出入口应设置禁止和警示标志。
6.4施工临时用电、文明施工要求参见《施工临时用电标准化建设》。

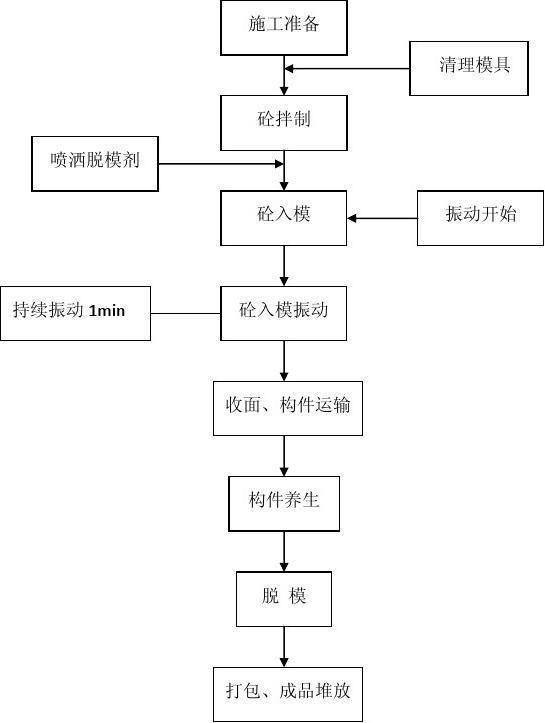

 文字太多？ 没关系，一张图就搞定，让你清清楚楚，明明白白！

至此，一条完整的、标准化的预制构件生产设备就完成了！你掌握了吗？
